闭式循环水套泵(干式立式安装)
发布时间:2023-09-28 13:54:37浏览次数:463
![](/skin/images/arrowl.jpg)
![](/skin/images/arrowr.jpg)
产品特点
新式闭式循环水套泵,采用干式立式安装,在传统WQ型潜水排污泵的基础上,增加闭式循环冷却液驱动部件,当工况液位较低时,可自行内部循环冷却,大大提供工作效率。流道采用大通道单/双叶片抗堵塞叶轮设计,具有大过流能力,可有效通过直径25-80mm固体颗粒;设计合理、抗堵塞、抗缠绕能力强,可有效分解撕裂介质中大颗粒杂质、长纤维,使用可靠。
产品不锈钢+铸铁结构,品质铸件;电缆线密封性、防腐性优良;机械密封;F级绝缘(可升级H级);防护等级IP68;三相/单相电机,可定制不同电压,可设过热保护装置、漏水监测器,自动保护水泵,保证水泵长期可靠运行。
结构紧凑、移动方便、安装简便、无须建造泵房,可减少工程造价。
双导轨自动安装系统,给安装、维修带来极大便利,人可免于进出水坑。
新式闭式循环水套泵,采用干式立式安装,在传统WQ型潜水排污泵的基础上,增加闭式循环冷却液驱动部件,当工况液位较低时,可自行内部循环冷却,大大提供工作效率。流道采用大通道单/双叶片抗堵塞叶轮设计,具有大过流能力,可有效通过直径25-80mm固体颗粒;设计合理、抗堵塞、抗缠绕能力强,可有效分解撕裂介质中大颗粒杂质、长纤维,使用可靠。
产品不锈钢+铸铁结构,品质铸件;电缆线密封性、防腐性优良;机械密封;F级绝缘(可升级H级);防护等级IP68;三相/单相电机,可定制不同电压,可设过热保护装置、漏水监测器,自动保护水泵,保证水泵长期可靠运行。
结构紧凑、移动方便、安装简便、无须建造泵房,可减少工程造价。
双导轨自动安装系统,给安装、维修带来极大便利,人可免于进出水坑。
用途
市政工程、工厂、商业、医院、宾馆、住宅区带固体颗粒及长纤维的污水、废水、雨水排放、给水、农田灌溉
市政工程、工厂、商业、医院、宾馆、住宅区带固体颗粒及长纤维的污水、废水、雨水排放、给水、农田灌溉

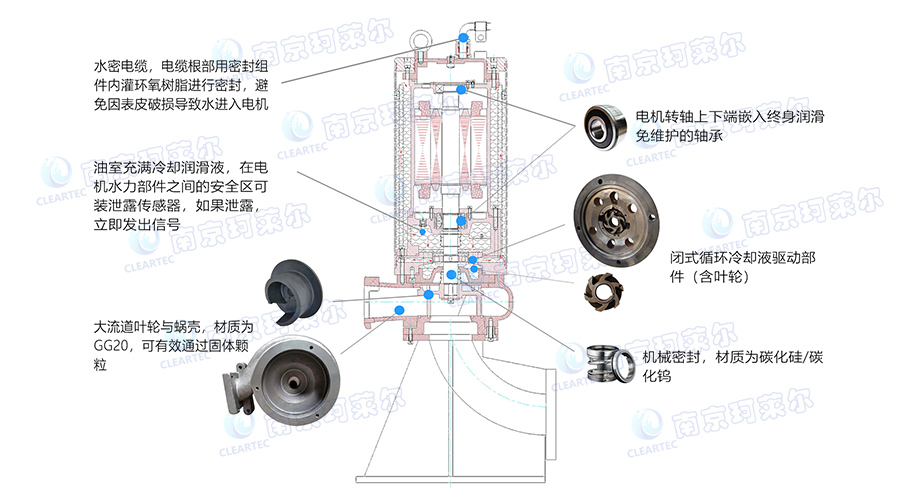

剖面图
电机
防水压力密封的鼠笼式电机,运行方式为S1,绝缘等级F(根据需求,可配置H级绝缘)
密封设计
为了满足深度潜水的要求,在水泵密封上采用多项改进措施,使其更加安全可靠
水力部件
水力部件的设计运用了先进的CFD流场诊断技术,具有高效率,抗堵塞,耐腐蚀的优点。
叶轮采用单叶片半开式设计,并带有合金刀头,蜗壳采用大流道设计,使其具有强大的通过能力
保护措施
1) 电机过热保护(选配):电机定子绕组内设置定子超温保护装置,当温度≥135℃(±5)
时,立刻输出信号
2) 油室泄漏保护(选配):0.75KW及以上水泵,可在油室内安装泄漏传感器,如果
发生泄漏,立刻输出信号
介质温度
最高40℃
